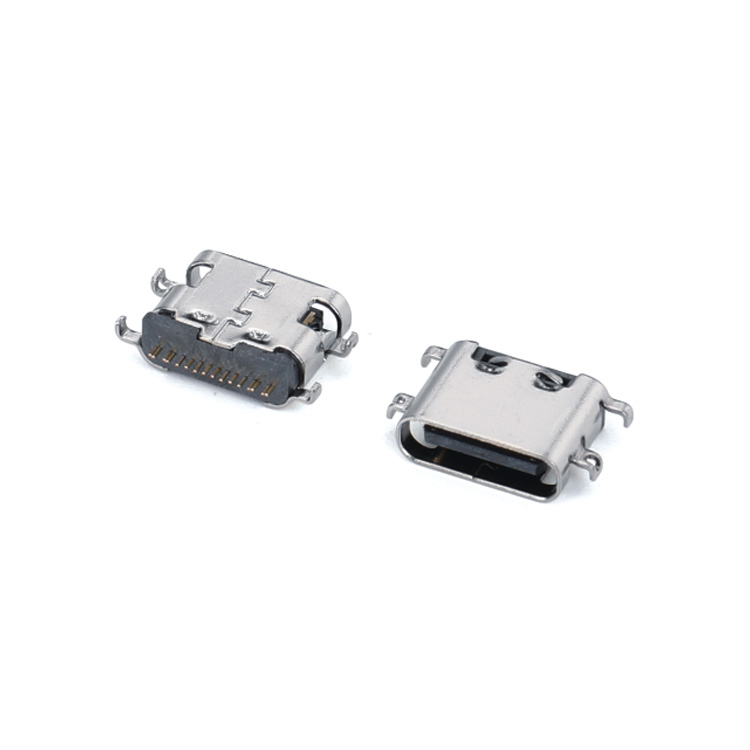

要理解Type-C的原理，首先要了解他的PN即定义，Type-C口有4对TX/RX分线，2对USBD+/D-，一对SBU，2个CC，另外还有4个VBUS和4个地线  。

当然，如果接收端只需要DP信号，不需要USB 3.1信号，那DP可以利用全部4对TX/RX差分线做输出，从而实现最多4lanes的DP输出，提供高达32.4Gbps的总输出带宽（每条lane可以输出8.IGbps），轻松实现5Kx3K 60帧视频，甚至最高可达8K×4K 60帧视频（4:2:0数据），这种模式就是DPonly模式 [2]  。另外为了兼容USB2.0，Type-C还保留了USBD+/D-信号供USB 2.0设备使用，所以只需改用Type-C的接口，USB2.0甚至USB 1.0设备也可以支持正反面插入。值得一提的是，使用USBD+/D-跟上面的DP only 模式配合，可以实现DP+USB2.0模式。DP占用4对TX/RX差分线，USB仅使用D+/D- [2]  。通常情况下，USB2.0差分信号只会连接其中一边，因USB Type-C Plug无B6、B7。USB3.1只用到2对TX/RX差分线作为数据线，正插时连接TX1/RX1，反插时连接TX2/RX2，可以看到任意情况下，都会有2对差分线是没有被使用的，DP交替模式就是把DP信号加载到这2对“多余”的差分线上，从而实现USB 3.1+DP同时工作 。

Type-C还提供了2条CC线和2条SBU线。CC线主要用于Power Delivery 模块（下简称PD）的通讯，CC线首先是用来判断设备插入的方向：正插或反插，如果是正插，主机使用CC1来和设备通讯，反插使用CC2，可以看到CC使用的是单线协议。SBU线在DP功能开启时，化身为DP协议中的AUX_P/AUX_N差分线（它的极性是可以根据正反插方向修改的），负责传输设备的DPCD，EDID等关键信息。
